標題：固井水泥頭水壓測試系統-固井管件水壓機-專用機

本技術規格書規定了《固井管件水壓測試系統》在配置、技術指標、培訓、售后服務等方面的技術要求。該裝置用于固井水泥頭，管件，閥門多通管件等產品的水壓強度，水壓測試的檢測項目，以進行抗壓強度測試。相應供應商所提供的產品必須全部達到本技術規格書所規定的技術要求。其它未列出的與所購設備相關的標準、規范，供方有義務主動提供。如果所引用的標準之間不一致或本文件所列遵循的標準、規范與供方所執行的標準不一致，則按要求較高的標準執行。

3.1技術指標要求

1. 試驗壓力 ≥ 140MPa

2. 增壓流量 ≥ 1L/min

3. 低壓流量 ≥ 4L/min

4. 控壓精度 ≥ 試驗壓力值上限的+2％，下限的-1％

5. 試驗介質 ： 液體 水

6. 壓力控制方式 ：計算機控制/手動按鈕

7. 計算機配置 ：運行wind10系統以上，運行內存不低于8G，硬盤內存1T以上， 顯示器大于19寸液晶顯示器，并有防塵保護屏幕；

8. 操作方式 ： 計算機操作/手動按鈕

9. 試樣數量 ： 1路輸出

10. 試樣安裝方式 ：高壓接頭/快速螺紋。

11. 設備形式 ： 集成式分體機

12. 輔助測試 ： 視頻監控

13. 攝像頭 ≥   2路

14. 攝像頭角度 ：≥180°

15. 防護箱體厚度 ≥2mm

16. 表面處理要求：2層漆面處理 注意防銹措施；

17. 管線長度 ≥10米

3.2  主要功能要求：

(1) 計算機控制用于井口固井管件，水泥頭靜態壓力測試。

(2) 使用介質為常溫清水；冬季為試壓液；

(3) 系統控制柜具備急停按鈕，緊急情況按下“急停”按鈕迅速關斷系統總電源。

(4) 控制柜上手動控制高壓泵的啟動停止、泵端卸荷閥（升壓閥）、容器卸荷閥開啟與關閉。

(5) 分段試壓功能：可以實現在（15%～100%）額定壓力范圍內自定義目標壓力，到壓自動停機保壓。可在6段范圍內自定義分段段數。

(6) 自動卸壓功能：程序通過對遠控卸荷閥的自動控制，可自動卸除試壓泵端、容器端壓力。

(7) 數據記錄功能：在系統啟動以后可以實時記錄工作過程中壓力的變化數據。

(8) 曲線報告：將測試中的壓力變化數據以數據表的形式輸出。輸出的報告格式可以根據用戶要求進行制作。其中高低壓曲線可分別顯示也可共同顯示在一張報告上。

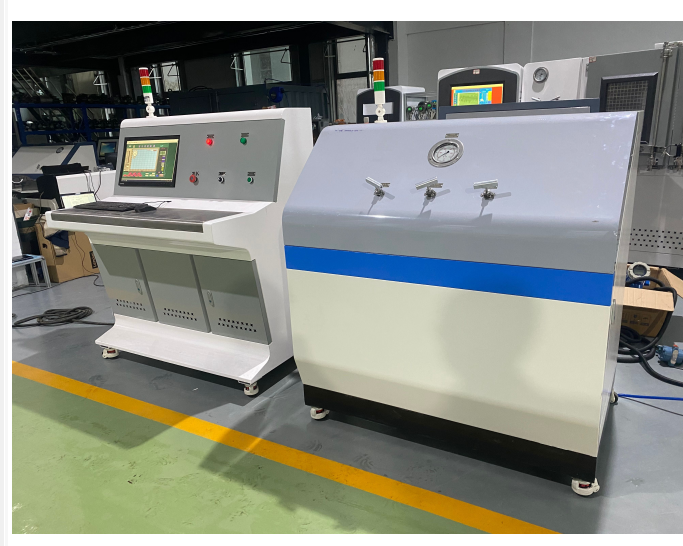

(9) 控制臺為獨立的狀態，控制臺的尺寸為1300*800*1380  長*寬*高的順序；整個系統為分體機， 試壓間為：3*1.8*2.0（米）

(10) 壓力數顯功能：系統不僅在微機上可實現壓力參數實時顯示，還可通過數顯表進行顯示。顯示值可達小數點后一位。避免操作人員靠手動控制造成的系統數據讀數誤差。

(11) 故障報警：當出現超壓、過載等異常情況時，系統自動停止測試并卸除工件壓力，發出報警信號。
