標題：安全閥性能測試儀

一、應用范圍：

濟南思明特安全閥性能測試儀主要用于各種安全閥的壓力試驗。廣泛應用于閥門生產工廠、工程質量檢測站、建筑公司、產品質量檢驗所、科研院校等各種閥門的生產檢驗、開發研究等領域。參考標準 GB／T1 3927 -92《通用閥門壓力試驗》，ZBJl6006-90《閥門的試驗與檢測》，CJ/T3055-95《燃氣閥門的試驗與檢驗》，GB12242-89 《安全閥性能試驗方法》等。

二、控制方式

分手動控制、電腦控制兩種。電腦控制系統由微機與可編成PLC控制器上下兩級控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制。能夠控制壓力的精度，保壓效果好，實時自動補壓。多路多工位，各路試驗可同時進行互不影響。實驗數據和圖形自動記錄并保存在計算機中。手動控制，plc控制及計算機控制方式可以任意選擇。

數據采集軟件

三、安全閥性能測試儀設備特點

1、配備思明特氣體驅動氣體自動增壓泵，可輕松實現輸出壓力任意可調、可控。

2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。

3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。

4、電腦控制系統帶數據采集軟件，可自動采集數據，打印報告，顯示壓力曲線。

四、型號選擇

產品名稱安全閥試驗臺產品型號SUP_STXT_7,SUP_STXT_21,SUP_STXT_40,SUP_STXT_58,SUP_STXT_70SUP_STXT_120,SUP_STXT_160,SUP_STXT_220,SUP_STXT_300基本原理根據閥門的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行閥門的長時間靜液壓試驗和爆破。性能參數試驗壓力0~30MPa（壓力可選）控壓精度試驗壓力值上限的 2％，下限的-1％壓力值分辨率0.1MPa壓力傳感器試驗壓力采樣頻率0.5秒試驗介質水、空氣、氮氣壓力控制方式氣壓驅動或液壓驅動操作方式手動控制 ，電腦控制試樣數量1路控制試驗壓力和試驗時間 （路數可選）控溫精度平均差±1℃，最大偏差±2℃試樣安裝方式手動或自動夾緊結構組成動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制適用范圍安全閥

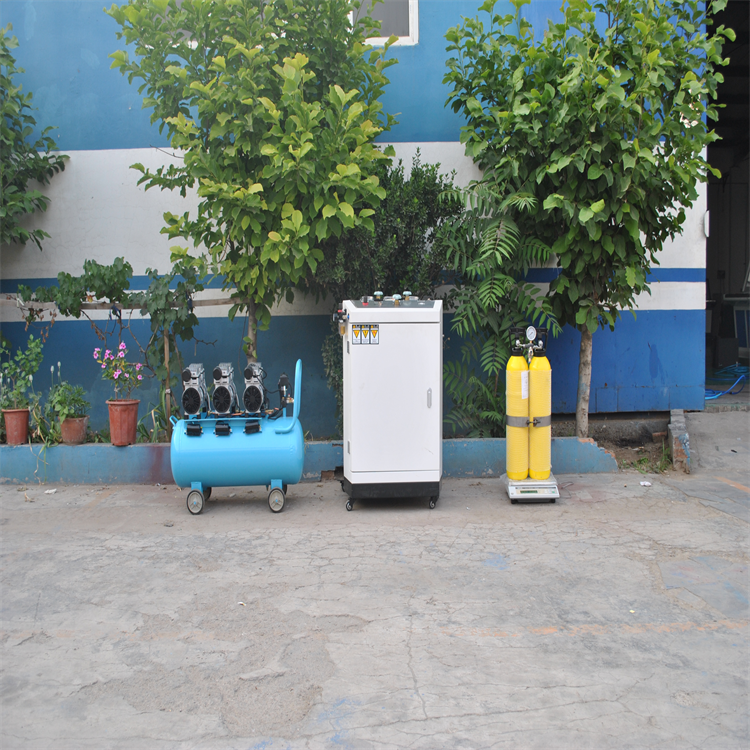

濟南思明特安全閥校驗臺適用于直接載荷式和先導式安全閥的整定壓力、回座壓力和密封性等性能測試。安全閥校驗臺主要由氣源部分、控制系統、增壓系統、校驗平臺等四部分組成，壓封原件及重要配件采用進口產品，校驗過程密封性能好，清

潔無污染，噪音低，操作簡單，測量范圍廣，增壓速度快，具有良好的控制和操作性。滿足標準GB／T1 3927—92和ZBJl6006—90
