標題：氦氣充裝泵

一、泵資料：

思明特氦氣充裝泵分為氣動氦氣高壓輸送泵和電動氦氣高壓輸送泵。兩款產品都是可移動式的，氣動氦氣增壓泵工作時，以空壓機壓縮空氣為動力驅動大活塞運動，則高壓活塞將高壓缸內預增壓的純凈氦氣以較高的壓力輸出，即可達到額定壓力。氦氣在增壓過程中不斷升溫，可利用驅動氣缸排出的低溫氣體對缸體和缸蓋進行降溫，不需另加設施，簡化了結構。電動氦氣增壓泵是通過液壓動力站傳送動力驅動液壓泵，來進行壓縮輸出高壓。

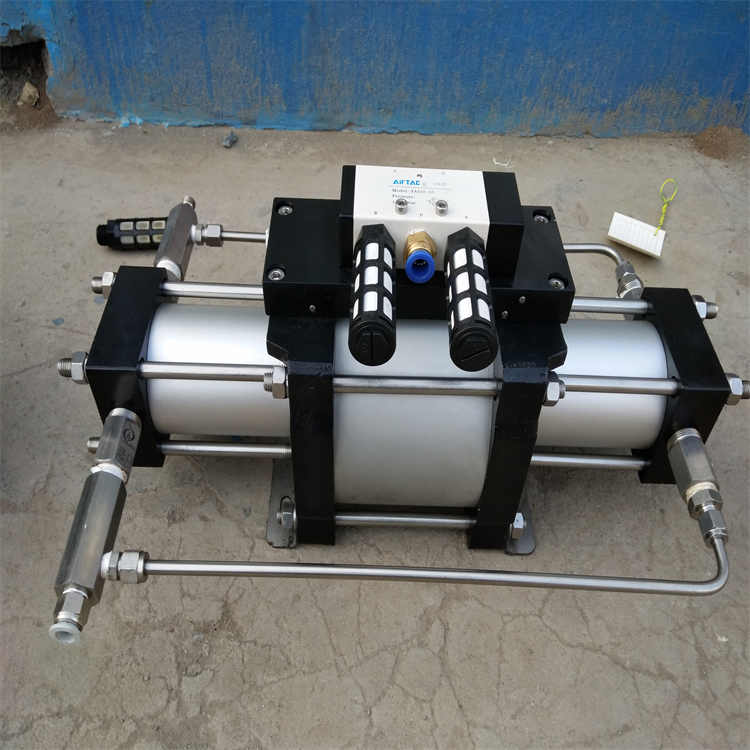

二、氦氣增壓泵-氦氣高壓輸送泵-氦氣充裝泵圖片展示：

進氣壓力：0.05-15 Mpa，排氣壓力：15Mpa，流量范圍：0.27m3/min
※氦氣入口緩沖罐：
1.高壓停機開關——確保進氣壓力不超高
2.超低壓啟動開關——確保進氣壓力不超低
3.進氣減壓閥——調定進氣壓力指。

※氦氣增壓機主體：
1.曲軸：
經過**配重平衡的曲軸，大大提升了機組運行的平穩性。一端軸承座內集成了油泵和油過濾器，為軸

承提供強制潤滑。活塞和氣缸為飛濺潤滑。曲軸箱與壓縮機進氣口相同，確保無氣體泄露。
2.閥組:
閥組均以壓縮機中出現的惡劣工況進行設計。閥片集成在閥座內，可以輕易從氣缸頂部進行更換，進氣

閥在中間，排氣閥在外圍的設計，確保閥組良好冷去。閥片、閥座、彈簧的選材均以氣體壓縮機的極限

工況為設計標準。
3.氣缸&曲軸箱：
氣缸為高質量鑄鐵，深翅片確保氣缸良好散熱。活塞為鋁合金和鑄鐵材質，配套鑄鐵或合成材料活塞。

曲軸箱為正壓曲軸箱，高進氣壓力無需另外增加額外氣缸來回收活塞環串漏。
4.冷卻風扇、冷卻器：
對運行的機組和每級進排壓縮氣體進行有效的風冷式冷卻，*大程度上的降低機組和壓縮氣體的溫度，

從而提升機組的運行性能和減小因溫度變高帶來的壓降。
過濾器、油水分離器：
